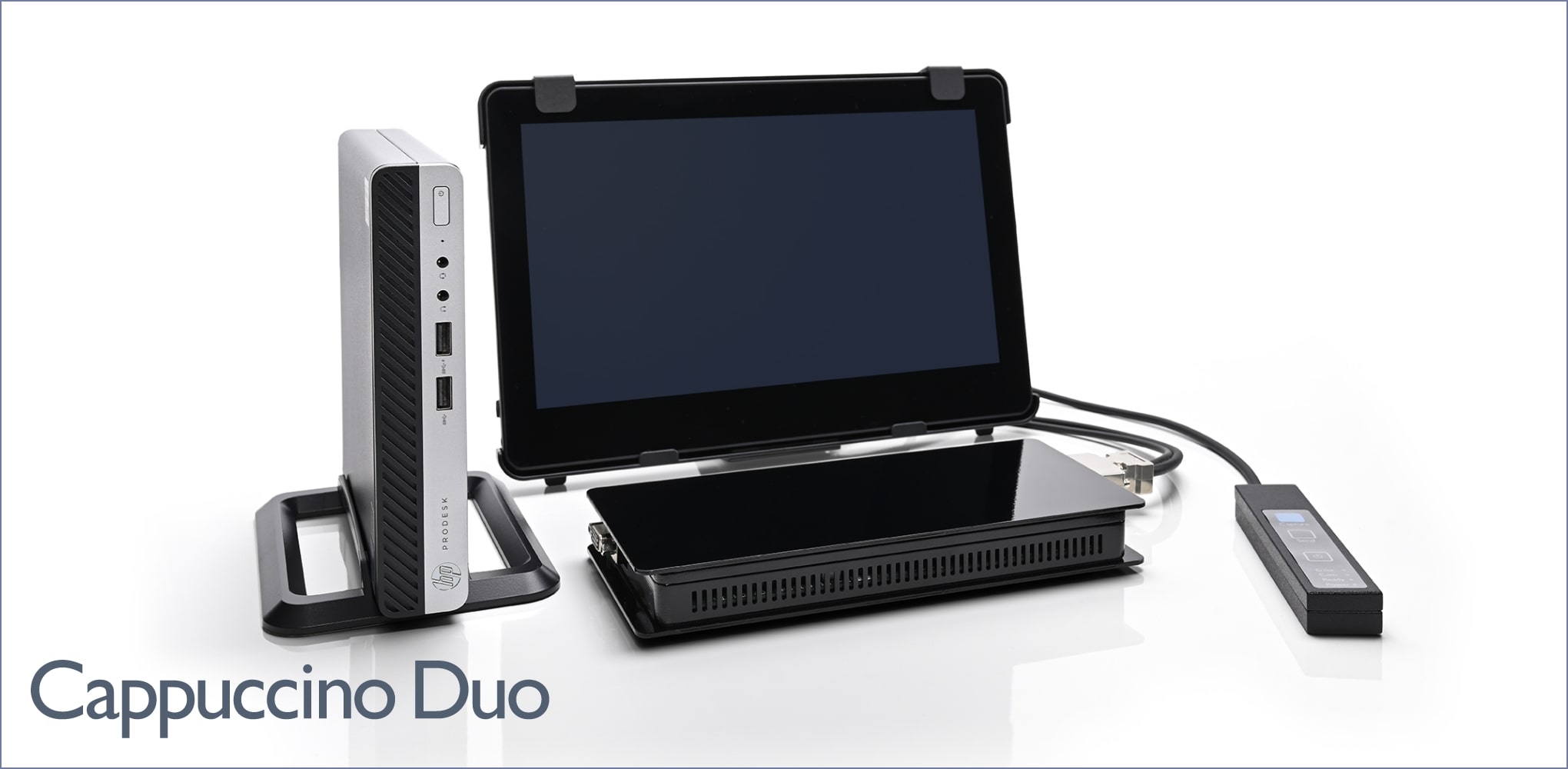

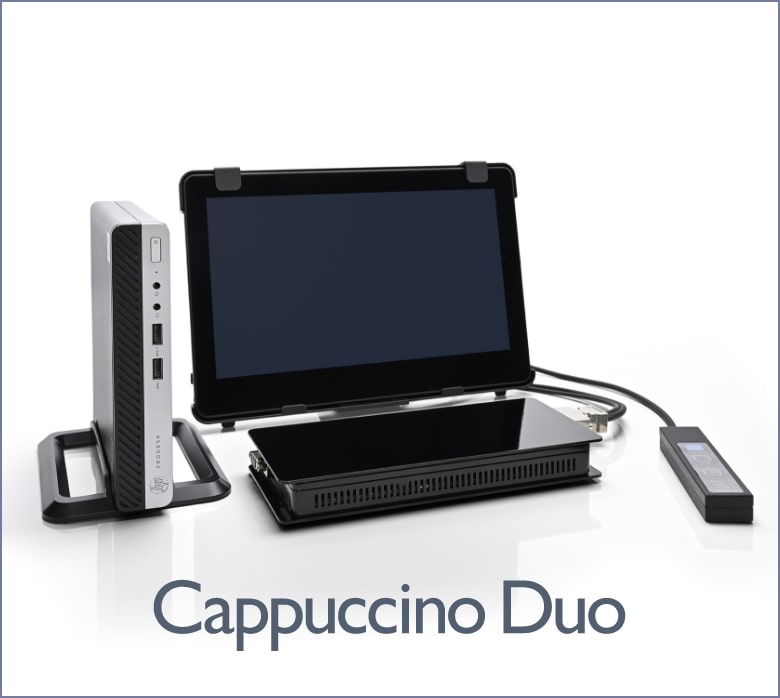

Cappuccino Duo

内視鏡や超音波装置の画像を高画質でDICOM化。

概要

病院や診療所では、レントゲンやCTなどのさまざまな種類の画像診断装置が使われています。
現在では診断画像の多くがPacsにと呼ばれる専用の画像システムで保存され、医師のコンピューターで画像を見ることができるようになっています。画像診断装置からPacsにへの画像の送信には、Dicomと呼ばれる規格が使われます。ただPacsには、当初レントゲン、CT、MRIなど、放射線関係の画像診断装置から生まれたため、内視鏡、眼底カメラ、超音波診断装置など、放射線科以外で使う画像診断装置には、Dicom規格で画像を送信する機能がないものもあります。
Cappuccino Duoを使うと、Dicom出力機能がない内視鏡、眼底カメラ、超音波診断装置の画像をDicom規格にしてPacsに送信できるようになります。

特長

圧倒的な高画質

高画質ビデオキャプチャボードで、ブレやノイズがなく、鮮明な画像を実現しています。

ハイビジョンの画像も高画質

ハイビジョン(HDTV)の高速ビデオ信号でも圧倒的な高画質を実現しています。

SDI信号にも対応(SDI信号対応版)

SDI信号対応版は、スタンダード、ハイビジョンに対応しています。

コンパクトな設計

カートに設置しても気にならない小ささです。

移動中も画像がキャプチャできるオフライン動作

ネットワークに接続しなくても画像をキャプチャして後から送信することができます。

OCR機能

画像のなかの文字を認識してファイリングに必要な情報を、自動的に取り出すOCR機能をオプションでつけることができます。

機能

  • Dicom画像をDicom画像に変換
  • 高画質でのキャプチャ
  • オフライン操作
  • ワークリストサーバーに患者情報を問い合わせ(オプション)
  • 磁気カードやバーコードリーダーで患者情報を読み取り(オプション)
  • OCR機能(オプション)

オプション

■ OCR
取得した画像の中の文字を認識して、PACS格納に必要な情報を自動的に取り出します。MWMとの組み合わせも可能です。

Dicom ワークリスト(MWM:Dicom Modality Worklist Management SCU)
患者ID、受付番号、日付などの検索キーを使ってワークリストサーバーに検査情報を問い合わせて設定できます。

■ 磁気カードリーダー
磁気カードに記録された患者ID、患者名、生年月日、性別を読み取り、検査情報として設定できます。
カタカナで入力された患者名を、ローマ字に変換して送信することもできます。

■ バーコードリーダー
患者ID、受付番号(Accession Number)などを読み取り、検査情報として設定できます。MWMとの組み合わせも可能です。

オプション機能の組み合わせやカスタマイズも可能です。

仕様

本体(キャプチャボックス部)

外形寸法 約W210 × D100 × H27mm(突起物含まず)
質量 約1.2kg
電源 DC 5V 1A(ACアダプター[AC 100V]付属)
ビデオ入力 RGB、Composite-video(モノクロ) のいずれかを選択
出力 画像モニター出力
外部接続 USB2.0
その他、
外部入出力
外部トリガー入力ポート

ディスプレイ部

外形寸法 約W294 × D194 × H12mm
質量 約670g(本体)、約250g(カバー)
消費電力 5V-1.7A
外部接続 MicroHDMI、リアドックポートHDMI、VGA

専用リモートスイッチ

外形寸法 約W28 × D130 × H17mm(突起物含まず)
質量 約240g

PC部

外形寸法 約W177 × D175 × H34.2mm
質量 約1.25kg
電源 90W ACアダプター(電源変換効率88%以上)
内蔵メモリ 4gb
内蔵ストレージ 256gb SSD
外部接続 USB Type-C 3.2 Gen2、USB3.2 Gen2×3、USB3.2 Gen1

PC部(SDI信号対応版)

外形寸法 約W270 × D303 × H95mm
質量 約3.9kg
電源 210W 80PLUS Platinum認証電源ユニット(電源変換効率92%以上)
内蔵メモリ 8gb
内蔵ストレージ 256gb SSD
外部接続 USB3.2 Gen1×7(前面4、背面3)、USB2.0×2(背面2)

* 構成により、テンキーまたはキーボードが付属します。
* SDI信号対応版ではキャプチャボックスにかわってリモートスイッチアダプターが付属します。

対応プロトコル

  • Dicom Storage SCU(Secondary Capture Storage)
  • Dicom Modality Worklist SCU(オプション)

資料ダウンロード

FAQ

どんな製品ですか?

内視鏡装置・眼底カメラ・超音波診断装置などの診断画像を取り込み、DICOM通信でPACS(医用画像システム)の画像サーバーに送信するための装置です。

どんな目的で使うものですか?

多くの医用画像システム(PACS)では画像診断装置からサーバーへDICOMと呼ばれる規格で画像データを送信する必要があります。しかし、内視鏡装置・眼底カメラ・超音波装置にはDICOM規格で画像データを送信する機能を持っていない機種があります。 Cappuccino Duoを使うと、DICOM規格に対応していない内視鏡装置や眼底カメラ、内視鏡装置の画像をDICOM規格に変換してPACSの画像サーバーに送信できるようになります。

どんな内視鏡・超音波装置と接続できますか?

「接続実績」メニューから接続実績表をご覧ください。

どこが優れているのですか?

  • 圧倒的な高画質
    高画質ビデオキャプチャボードで、ブレやノイズがなく、鮮明な画像を実現しています。
  • ハイビジョンの画像も高画質
    ハイビジョン(HDTV)の高速ビデオ信号でも圧倒的な高画質を実現しています。
  • SDI信号にも対応(SDI信号対応版)
    SDI信号対応版は、スタンダード、ハイビジョンに対応しています。
  • 小さい
    カートに設置しても気にならない小ささです。
  • 移動中も画像がキャプチャできるオフライン動作
    ネットワークに接続しなくても画像をキャプチャして後から送信することができます。
  • OCR機能
    画像のなかの文字を認識してファイリングに必要な情報を、自動的に取り出すOCR機能をオプションでつけることができます。

オプションは何がありますか?

オプションとして、次のものをご用意しています。

  • OCR
    取得した画像の中の文字を認識して、Pacs格納に必要な情報を自動的に取り出します。MWMとの組み合わせも可能です。
  • 磁気カードリーダー
    磁気カードに記録された患者ID、患者名、生年月日、性別を読み取り、検査情報として設定できます。 カタカナで入力された患者名を、ローマ字に変換して送信することもできます。
  • バーコードリーダー
    患者ID、受付番号(Accession Number)などを読み取り、検査情報として設定できます。MWMとの組み合わせも可能です。
  • DICOM ワークリスト(MWM: Modality Worklist Management SCU)
    患者ID、受付番号、日付などの検索キーを使ってワークリストサーバーに検査情報を問い合わせて設定できます。

DICOMサービスクラスは何をサポートしていますか?

  • DICOM Storage SCU
  • DICOM Modality Worklist Management SCU(オプション)

納期はどのくらいですか?

通常お客様ご発注後、約1か月です。

保守契約はありますか?

定価の10%で、年間サポート契約をご用意しています。 詳細は営業担当者またはアレイのセールス・サポート部までお問い合わせください。

設置場所の問題はないですか?

カートにも設置しやすいよう、コンパクトで軽量に設計されています。

自分で設置できますか?

申しわけありません。設置は専門のトレーニングを受けたサービスエンジニアが行います。

カラーとモノクロのどちらに対応していますか?

カラーとモノクロの両方に対応しています。

非DICOM画像をDICOM化するメリットは何ですか?

医用画像システム(PACS)の多くがDICOM形式の画像データしか受け取れないようになっています。非DICOM画像をDICOM化することで、そのような画像システムでも扱えるようになります。

操作性はどうですか?

リモートスイッチまたはキーボードで簡単に操作することができます。

ネットワークに接続されていないと使えませんか?

ネットワークに接続していないときにも画像の取り込みができます。あとでネットワークに接続すると、PACSに画像を送ります。

1台のCappuccino Duoを複数の内視鏡装置や超音波診断装置で使えますか?

複数台の超音波診断装置と共有することはできません。診断装置1台につき1台のCappuccino Duoが必要です。

画像診断装置を変更したとき、Cappuccino Duoはすぐに利用できますか?

再設定が必要です。 詳細は営業担当者またはアレイのセールス・サポート部までお問い合わせください。

文字認識が成功する確率はどのくらいですか?

適切に設定されていれば、ほぼ100%成功します。画像に文字が重なっている場合には成功率が落ちることがあります。

文字認識は数字、ローマ字、カタカナ、ひらがな、漢字のどれに対応していますか?

漢字、ひらがなには対応はしていませんが、ローマ字、数字、カタカナを読み取ることができます。

どうやって患者情報を入力するのですか? カスタマイズは可能ですか?

次のものを使って入力することができます。

  • キーボード
  • OCR
  • 磁気カードリーダー
  • バーコードリーダー
  • DICOMワークリスト(MWM)

有償でカスタマイズもお受けしています。 営業担当者またはアレイのセールス・サポート部までお問い合わせください。

取り込みのトリガーは?

内視鏡装置の場合は、装置についているトリガーボタンで取り込みができ、超音波診断装置の場合は、付属のリモートスイッチのストアボタンで取り込みすることができます。

ピクセル数はどの程度になるのですか?

画像診断装置の機種によって最適なピクセル数が決まります。通常は640×480ピクセル(最大2048×1280ピクセル)です。

画像のデータサイズは?

通常(640×480ピクセル)は、カラーの場合約1MB、モノクロの場合約300KBです。

製品名の由来は何ですか?

Cappuccinoは、ご存知のように、泡立てた熱い牛乳やホイップクリームなどを加えたイタリア生まれのエスプレッソコーヒーのことです。もともとその色がフランシスコ会の一派であるカプチン修道士会の修道服の色に似ていたため、Cappuccinoと呼ばれるようになりました。 当製品は超音波診断装置・内視鏡などのカラー診断画像をキャプチャしてDICOMサーバーに送信することから、製品名にCaptureという単語を含めました。そして、そこにイタリア生まれのポピュラーな飲物のように手軽で親しみやすいDICOMゲートウェイという意味を込めて、Cappuccinoと名づけられました。 2008年、製品のリニューアルによって、本体が2つの部分から構成されるようになっため、イタリア語で二重唱・二重奏の意味を持つ””Duo””(ドゥオ)を製品名に加えました。

接続実績


ALOKA

診断装置
装置名


  1. 超音波診断装置
    SSD-520

  2. 超音波診断装置
    SSD-650

  3. 超音波診断装置
    SSD-650CL

  4. 超音波診断装置
    SSD-900

  5. 超音波診断装置
    SSD-1000

  6. 超音波診断装置
    SSD-1200

  7. 超音波診断装置
    SSD-1400

  8. 超音波診断装置
    SSD-1700

  9. 超音波診断装置
    SSD-2200

  10. 超音波診断装置
    SSD-3500

  11. 超音波診断装置
    SSD-2000

  12. 超音波診断装置
    SSD-5500

  13. 超音波診断装置
    SSD-α10

Canon

診断装置
装置名


  1. 眼底カメラ
    CR-DG10

  2. 眼底カメラ
    CR5-45NM

  3. 眼底カメラ
    CR6-45NM

Carl Zeiss

診断装置
装置名


  1. 手術顕微鏡
    OPMI pico/S100

FUJINON

診断装置
装置名


  1. 超音波診断装置
    FTS-SP702

  2. 内視鏡
    Σ-200

  3. 内視鏡
    Σ-400

  4. 内視鏡
    EPX-201

  5. 内視鏡
    EPX-401

  6. 内視鏡
    EPX-2200

  7. 内視鏡
    EPX-2201

  8. 内視鏡
    EPX-3000

  9. 内視鏡
    FTS-400

  10. 内視鏡
    FTS-2200

  11. 内視鏡
    FTS-2201

  12. 内視鏡
    FTS-4400

  13. 内視鏡
    FTS-4450

  14. 内視鏡
    VP-4450HD

FUKUDA DENSHI

診断装置
装置名


  1. 超音波診断装置
    UF-8900

GE

診断装置
装置名


  1. 超音波診断装置
    LOGIQ400

  2. 超音波診断装置
    LOGIQ400MD

  3. 超音波診断装置
    LOGIQ400PRO

  4. 超音波診断装置
    LOGIQ500

  5. 超音波診断装置
    LOGIQ7

  6. 超音波診断装置
    LOGIQ700

  7. 超音波診断装置
    RT4600

  8. 超音波診断装置
    VIVID3

  9. 超音波診断装置
    LOGIQ400

Hewlett-Packard

診断装置
装置名


  1. 超音波診断装置
    SONOS2000

  2. 超音波診断装置
    SONOS2500

  3. 超音波診断装置
    SONOS5500

  4. 超音波診断装置
    SONOS7500

HITACHI

診断装置
装置名


  1. RI
    HARP-III

  2. RI
    RW3000

  3. X線テレビ
    DHF-105CX

  4. 超音波診断装置
    EUB-5500

  5. 超音波診断装置
    EUB-6500

  6. 超音波診断装置
    EUB-7500

  7. 超音波診断装置
    HSI-5000

KARL STORZ

診断装置
装置名


  1. 内視鏡
    STORZ

MITSUBISHI

診断装置
装置名


  1. 放射線治療計画装置
    RPS-700U

MOCHIDA SIEMENS MEDICAL SYSTEMS

診断装置
装置名


  1. 超音波診断装置
    SONOVISTA-ET

  2. 超音波診断装置
    SONOVISTA-EX

  3. 超音波診断装置
    SONOVISTA C-3000

  4. 超音波診断装置
    SONOVISTA-ColarII

  5. 超音波診断装置
    SONOVISTA-MSC

  6. 超音波診断装置
    Acuson Sequoia

NIRECO

診断装置
装置名


  1. 内視鏡
    DM-8

Nucletron

診断装置
装置名


  1. 放射線治療計画装置
    PLATO BRACHYTHERAPY

OLYMPUS

診断装置
装置名


  1. 超音波診断装置
    EU-M30

  2. 超音波診断装置
    EU-M2000

  3. 超音波診断装置
    EU-ME1

  4. 内視鏡
    CV-70

  5. 内視鏡
    CV-150

  6. 内視鏡
    CV-200

  7. 内視鏡
    CV-240

  8. 内視鏡
    CV-260

  9. 内視鏡
    CV-260SL

  10. 内視鏡
    CV-290

  11. 内視鏡
    OTV-S7pro

  12. 内視鏡
    OTV-S190

  13. 顕微鏡
    S100 / OPMI pico

PENTAX

診断装置
装置名


  1. 内視鏡
    EPK-S

  2. 内視鏡
    EPM-1000

  3. 内視鏡
    EPM-3300

  4. 内視鏡
    EPM-3500

  5. 内視鏡
    SAFE-3000

Philips

診断装置
装置名


  1. 外科用イメージ
    BV Libra

RICHARD WOLF

診断装置
装置名


  1. 膀胱鏡
    5512

SHIMADZU

診断装置
装置名


  1. 超音波診断装置
    SDU-400

TAKEI

診断装置
装置名


  1. 結石破砕イメージ
    FL-400

TOPCON

診断装置
装置名


  1. 眼底カメラ
    TRC-NW5S

  2. 眼底カメラ
    TRC-NW6S

  3. 眼底カメラ
    TRC-NW200

  4. 眼底カメラ
    TRC-NW300

TOSHIBA

診断装置
装置名


  1. RI
    GMS-5500A

  2. 超音波診断装置
    SSA-230A

  3. 超音波診断装置
    SSA-240A

  4. 超音波診断装置
    SSA-250A

  5. 超音波診断装置
    SSA-270A

  6. 超音波診断装置
    SSA-325A

  7. 超音波診断装置
    SSA-260A

  8. 超音波診断装置
    SSA-340A

  9. 超音波診断装置
    SSA-350A

  10. 超音波診断装置
    SSA-370A

  11. 超音波診断装置
    SSA-380A

  12. 超音波診断装置
    SSA-390A

  13. 超音波診断装置
    SSA-530A

  14. 超音波診断装置
    SSA-540A

  15. 超音波診断装置
    SSA-550A

  16. 超音波診断装置
    SSA-580A

  17. 超音波診断装置
    SSA-650A

  18. 超音波診断装置
    SSA-660A

  19. 超音波診断装置
    SSA-770A

  20. 超音波診断装置
    SSA-700A

  21. 超音波診断装置
    SSA-790A

  22. 超音波診断装置
    SSH-140H

YUFU

診断装置
装置名


  1. 肛門鏡
    R-TV2000S

メドトロニック ソファモア ダネック株式会社

診断装置
装置名


  1. 内視鏡
    METRx model 9500
